當前位置：首頁 > 產品中心 > 耐壓試驗裝置 > 雷電沖擊電壓發生器
參考標準：

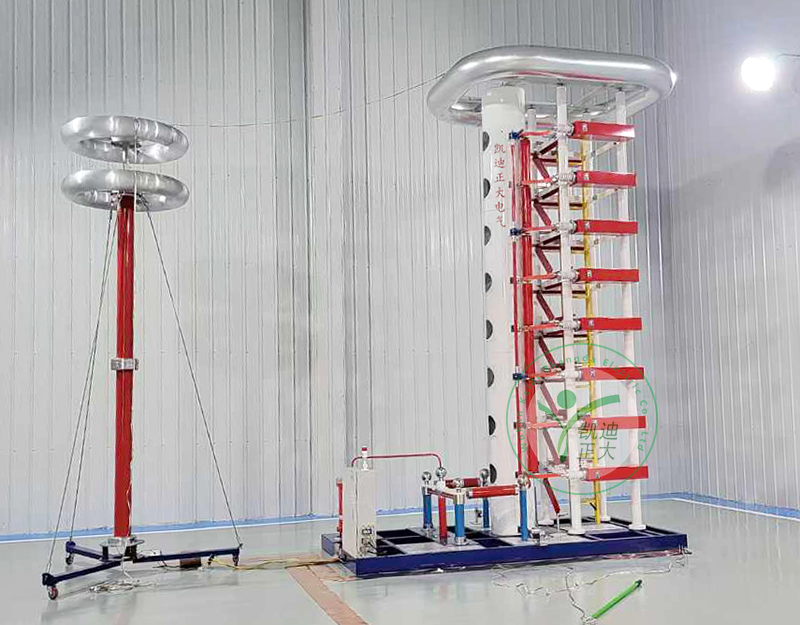

KDCJ-1800kV/180kJ沖擊電壓發生器成套試驗設備適用于絕緣子、套管和互感器等試品進行標準雷電沖擊電壓全波、標準操作波等沖擊電壓試驗。
一般使用條件
海拔高度：1000m
環境溫度：-15℃～+ 50℃
相對濕度：90%
最大日溫差：25℃
使用環境：戶內
無導電塵埃
無火災及爆炸危險
耐震能力：
不含有腐蝕金屬和絕緣的氣體存在
電源電壓的波形為實際正弦波,波形畸變率<5%
遵循標準
GB/T 311.1高壓輸變電設備的絕緣與配合
GB/T 16927.1高電壓試驗技術 第一部分 一般試驗要求
GB/T 16927.2高電壓試驗技術 第二部分 測量系統
GB/T 16896.1 高電壓沖擊試驗用數字記錄儀
GB/7449電力變壓器和電抗器雷電沖擊和操作沖擊試驗導則
JB/T 7616 高壓線路絕緣子陡波沖擊耐受試驗
DL/T 557高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據
ZBF 24001沖擊電壓試驗實施細則
1、標稱電壓：1800kV
2、額定級電壓： 200kV
3、額定充電電壓：200kV
4、標稱能量：180kJ
5、沖擊總電容：0.111F(單臺脈沖電容器2F /100 kV，共18臺)
6、級數：9級
7、級電容量：1.0F
8、級能量：20.0 kJ
9、沖擊電壓波形參數：
標準雷電沖擊電壓全波 1.230%s /5020%s，幅值3%，峰值處振蕩不大于幅值的5%;
標準操作沖擊電壓波25020%s /250060%s;
這2種沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。
10、最低輸出電壓：>10%Un
11、同步范圍：≥15%
12、同步放電失控率：<2%
13、點火范圍：15%-100%Un
14、發生器效率：雷電波(負載)>85%; 操作波(負載)>70%
15、使用持續時間:在70%額定電壓以上，每120秒充放電一次可連續運行，在70%額定電壓以下，可連續運行。
