放電保護測試器是在高壓測試環境下，對被試品的一種保護裝置，也可以根據不同形狀的電極模擬不同的放電現象。根據電極形狀的不同可以分為：尖端電極、平板電極、球形電極，當其與高壓試驗變壓器、控制臺、調壓器、水電阻等組成成套測試設備后，可在工頻高壓試驗時用于高壓測量及保護被試物品之用，也可以根據不同形狀的電極模擬不同的放電現象。

圖1.1高壓成套試驗設備

成套試驗設備（包括高壓試驗變壓器、控制臺、調壓器、以及球隙器、水電阻、分壓器和被試物）裝配聯結示意圖。



二、產品結構

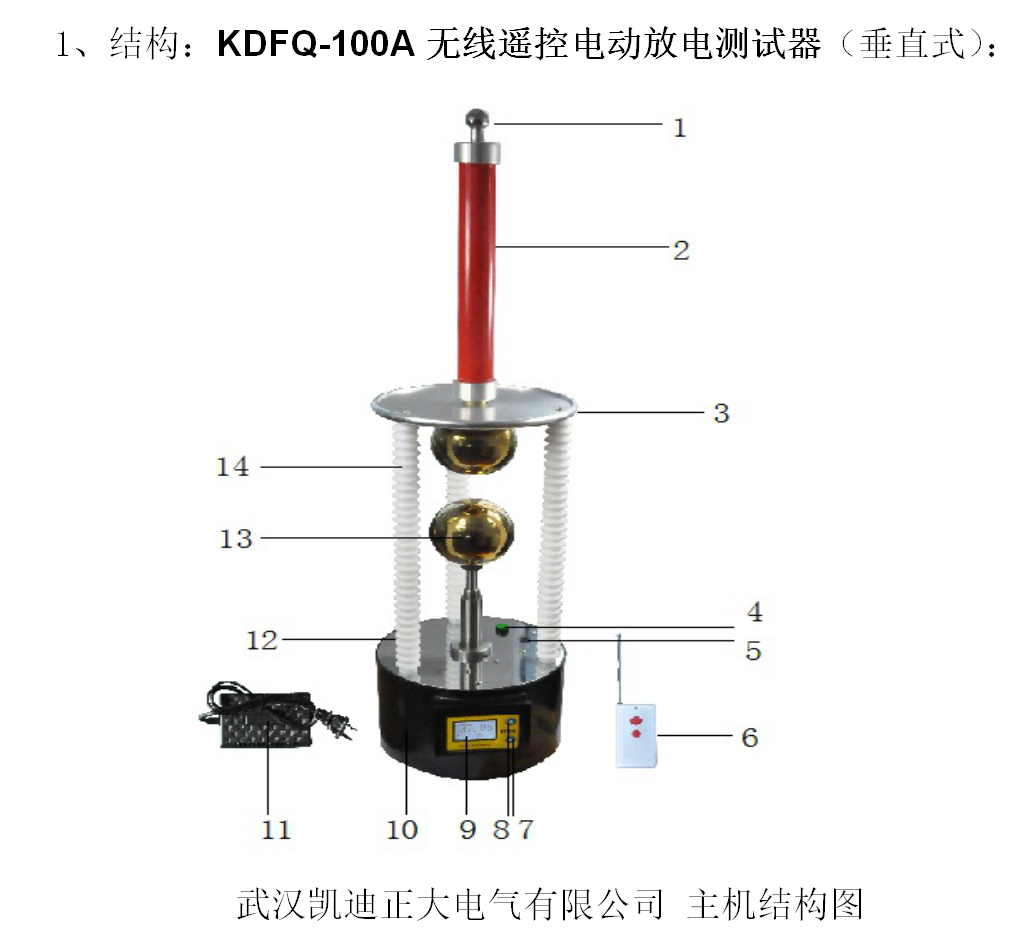

1、結構：KDFQ-100A無線遙控電動放電測試器（垂直式）：

  2、干燥空氣發生器主要參數DAS-100,3m³/min，露點≤-40°C。用于220KV主要安裝抽真空油污處理，配真空漏油管、真空鋼絲管、接頭及閥門。

3、KDZD-2000L抽真空機組：抽速2000m³/h用于220KV主要安裝抽真空油污處理，配真空漏油管、真空鋼絲管、接頭及閥門。

4、KDLY-9000真空濾油機組：流量至少9000L/h用于220KV主變抽真空，配接口。

5、數字式真空壓力計：測試范圍0.05pa-100000pa用于220KV主變抽真空，配接口。

6、交直流氬弧焊機：電流輸出10-300A，電流380V，用于管母線焊接

7、坡口機：用于管母線加工加工口徑80-350mm

8、導線液壓鉗：用于大截面導線壓接200T、配超高壓液壓泵站及壓模。

9、液壓母排加工機：用于母排加工制作，組合式、含沖孔、切斷、彎排等功能，配電磁閥。

10、銅排搪錫機：用于銅排搪錫，電刷搪錫功能、配電解液

11、電動液壓斷線鉗：用于鋼芯鉛絞線剪斷，出力8.5噸、最大剪切范圍Φ50mm,鋰電池
