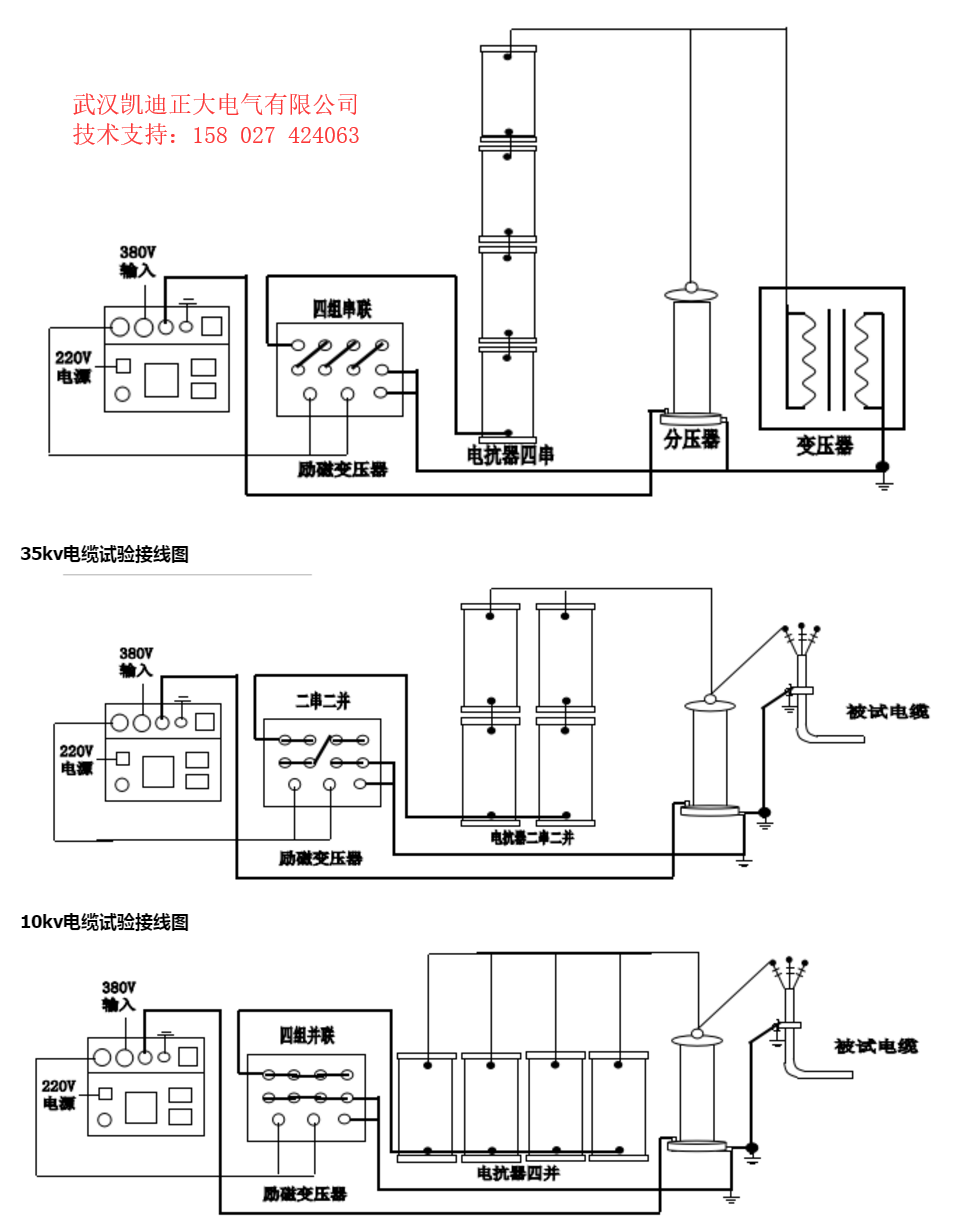

根據國家最新試驗標準，35kV及以上電力電纜交接試驗需要做1小時耐壓實驗。我們公司的最新產品已經和國家標準同步更新。現對長時間試驗的接線和配置做簡要說明,即先將諧振裝置的電抗器串聯后將諧振裝置的電抗器并聯。參考圖選下圖8-2。

在2006年DL/T596 電力設備預防性試驗規程新增交流耐壓試驗，其中電纜交流耐壓試驗，Q/GXD 126.01-2006《電力設備交接和預防性試驗規程》已明確在電力電纜的交接試驗、預防性試驗中，優先采用交流耐壓試驗作為質量判定的依據，國內應用的二種交流耐壓試驗技術有：串聯諧振耐壓試驗(GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中18.0.5條表18.0.5之規定)，和0.1Hz超低頻耐壓試驗 （已敷設的額定電壓U0/U 為6/10kV，12/20kV 和18/30kVPVC 絕緣，XLPE 絕緣或油紙絕緣電力電費的試驗）。

目前國內電力35kV電力電纜耐壓試驗中：KDXZ-II串聯諧振耐壓試驗、KDVLF 0.1Hz超低頻耐壓試驗、KDZG-II直流耐壓試驗三種技術并存，應用廣泛的是串聯諧振耐壓試驗，0.1Hz超低頻耐壓試驗除了南網有明確規定外，其他區域廣受專業電力電纜耐壓試驗者采用，直流耐壓試驗?zāi)壳皟H在少量用電企業使用。
